ความหนืดของพอลิเมอร์หลอมเป็นตัวแปรสำคัญที่ส่งผลต่อคุณภาพชิ้นงานและเสถียรภาพของกระบวนการผลิต เช่น งานฉีดขึ้นรูปและการอัดรีด หากควบคุมการไหลไม่เหมาะสม อาจเกิดปัญหาผิวชิ้นงานไม่เรียบ ขนาดคลาดเคลื่อน หรือคุณสมบัติเชิงกลไม่สม่ำเสมอ

เนื่องจากพอลิเมอร์มีพฤติกรรมการไหลแบบไม่เป็นนิวตัน ความหนืดจึงเปลี่ยนตามอัตราเฉือนและอุณหภูมิ การวัดที่แม่นยำจึงต้องจำลองสภาวะใกล้เคียงการใช้งานจริง

Capillary Rheometer เป็นเครื่องมือที่ใช้วัดความหนืดโดยให้พอลิเมอร์หลอมไหลผ่านท่อขนาดเล็กภายใต้แรงดันควบคุม ช่วยเชื่อมโยงข้อมูลวัสดุกับการตั้งค่ากระบวนการผลิตในเชิงวิศวกรรมได้อย่างมีประสิทธิภาพ



ความหนืดของ Polymer คืออะไร และทำไมอุตสาหกรรมต้องวัด



ในเชิงวิทยากระแส หรือ Rheology ความหนืดของพอลิเมอร์คือค่าที่อธิบายความต้านทานต่อการไหลเมื่อวัสดุอยู่ในสถานะหลอม (Melt State) โดยเฉพาะภายใต้ความเค้นเฉือน (Shear Stress) ซึ่งเป็นสภาวะเดียวกับที่เกิดขึ้นจริงในกระบวนการขึ้นรูป



ความหมายเชิง Rheology

• Shear Viscosity คือค่าความหนืดที่วัดภายใต้อัตราเฉือนที่กำหนด สะท้อนพฤติกรรมการไหลของพอลิเมอร์หลอม
• Apparent Viscosity คือค่าความหนืดที่คำนวณจากอัตราการไหลและแรงดัน โดยยังไม่ปรับแก้ผลทางเรขาคณิตหรือการกระจายความเค้นเฉือน
• Melt Flow Behavior คือพฤติกรรมการไหลของพอลิเมอร์หลอม ซึ่งส่วนใหญ่เป็นแบบไม่เป็นนิวตัน (Non-Newtonian) กล่าวคือ ความหนืดจะลดลงเมื่ออัตราเฉือนเพิ่มขึ้น (Shear Thinning Behavior)

ค่าความหนืดที่เหมาะสมช่วยให้พอลิเมอร์ไหลเติมเต็มแม่พิมพ์ได้สม่ำเสมอ ลดปัญหา Short Shot, Flash, Warpage และรอยไหล (Flow Mark) หากความหนืดสูงเกินไป วัสดุจะไหลยาก แต่หากต่ำเกินไป อาจควบคุมมิติและคุณสมบัติเชิงกลได้ยาก

อ่านเพิ่มเติม: Polymer Testing คืออะไร สำคัญแค่ไหนในวงการอุตสาหกรรม



Capillary Rheometer คืออะไรในเชิงวิศวกรรมการทดสอบ

ในมุมวิศวกรรมการทดสอบ Capillary Rheometer คือเครื่องมือที่ใช้วัดพฤติกรรมการไหลของพอลิเมอร์หลอมโดยอาศัยหลักการให้หลอมไหลผ่านท่อแคปิลลารี (Capillary Die) ภายใต้แรงดันคงที่ ซึ่งสามารถกำหนดอัตราการไหล (Shear Rate) และความเค้นเฉือน (Shear Stress) ได้อย่างแม่นยำ เหมาะสำหรับประเมินพฤติกรรมการไหลแบบไม่เป็นนิวตัน (Non-Newtonian Flow) ที่เกิดขึ้นจริงในกระบวนการผลิต



ความแตกต่างระหว่าง Capillary Rheometer กับ Melt Flow Index (MFI)

• Capillary Rheometer ให้ข้อมูลเชิงพฤติกรรมการไหลที่หลากหลาย สามารถวัดค่าความหนืดที่แตกต่างกันตามช่วงอัตราเฉือนและอุณหภูมิ จึงเหมาะสำหรับการตั้งค่ากระบวนการจริงและวิเคราะห์เชิงลึก
• Melt Flow Index (MFI) เป็นการวัดปริมาณวัสดุที่ไหลผ่านช่องแคปิลลารีภายใต้น้ำหนักคงที่ โดยให้เพียงค่าที่ชี้วัดความไหลรวมแบบง่าย ซึ่งใช้ประเมินวัสดุเป็นเกณฑ์เบื้องต้น แต่ไม่สามารถแทนพฤติกรรมการไหลภายใต้เงื่อนไขต่าง ๆ ได้อย่างครบถ้วน



ประเภทของเครื่อง: Single-bore vs Dual-bore

• Single-bore Capillary Rheometer วัดการไหลผ่านท่อแคปิลลารีเดี่ยว เหมาะสำหรับทดสอบทั่วไปและวัสดุที่ไม่มีความซับซ้อนของการไหลสูง
• Dual-bore Capillary Rheometer มีท่อสองขนาดให้เลือกหรือท่อคู่สำหรับการเปรียบเทียบสภาวะการไหลต่างกัน ช่วยให้วิเคราะห์พฤติกรรมวัสดุได้ละเอียดขึ้น



แนะนำเครื่องมือจาก Chemical House

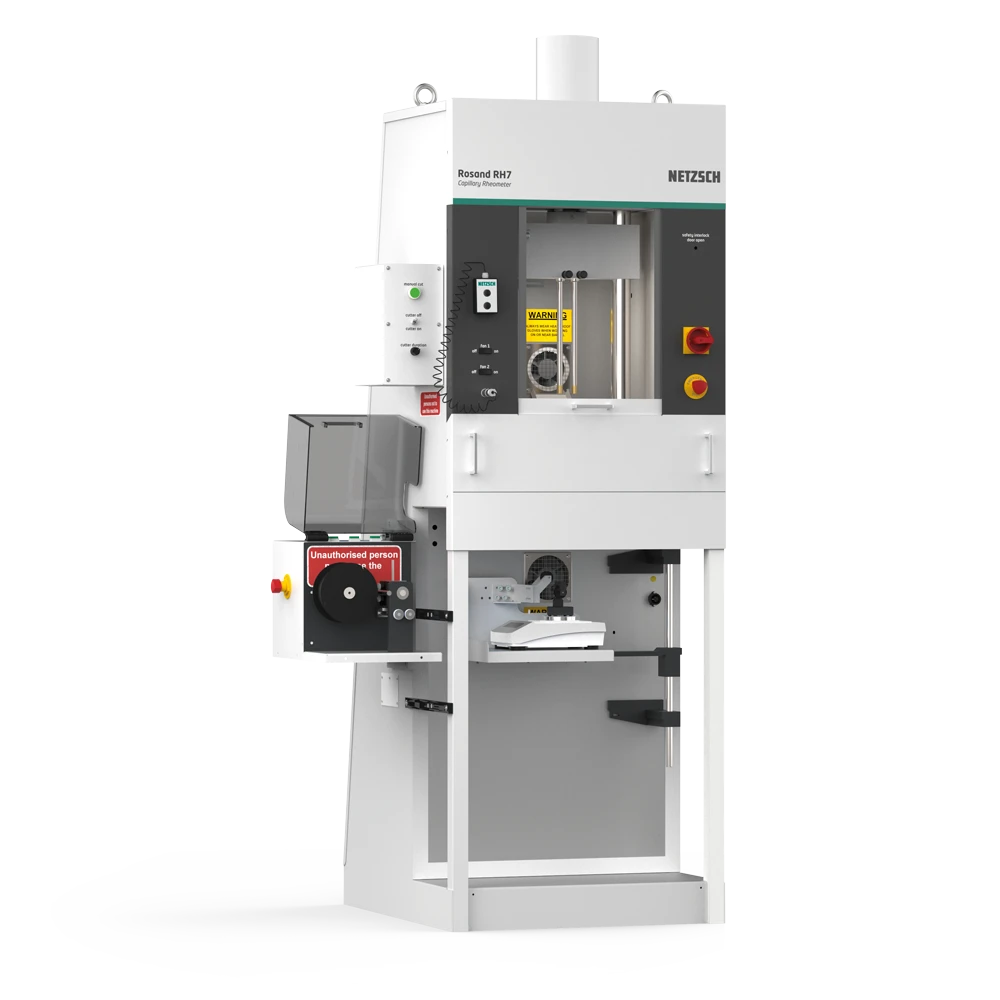

• Capillary Rheometer — ระบบวัดพฤติกรรมการไหลของพอลิเมอร์หลอมที่เหมาะสำหรับห้องปฏิบัติการและ QC
• Capillary Rheometer Rosand RH2000 — รุ่นที่มีฟังก์ชันขั้นสูง เหมาะกับการวิเคราะห์พอลิเมอร์ภายใต้หลายเงื่อนไขและมีความแม่นยำสูง

โดยรวมแล้ว Capillary Rheometer เป็นเครื่องมือหลักที่ใช้เชื่อมข้อมูลวัสดุกับการตั้งค่ากระบวนการผลิต ช่วยให้สามารถออกแบบและควบคุมการผลิตพอลิเมอร์ได้อย่างมีประสิทธิภาพ

ดูเครื่องมือวัดความหนืด: Viscometer (เครื่องวัดความหนืด) มีการใช้งานอย่างไร



หลักการทำงานของ Capillary Rheometer

Capillary Rheometer ออกแบบมาเพื่อจำลองการไหลของพอลิเมอร์หลอมภายใต้สภาวะใกล้เคียงกระบวนการผลิตจริง โดยควบคุมอุณหภูมิ แรงกด และเรขาคณิตของท่อแคปิลลารีอย่างแม่นยำ เพื่อให้สามารถคำนวณค่าพฤติกรรมการไหลในเชิง Rheology ได้ถูกต้อง



การให้ความร้อนและควบคุมอุณหภูมิของตัวอย่าง

พอลิเมอร์ในสถานะของแข็งจะถูกบรรจุลงในกระบอกทดสอบ (Barrel) จากนั้นระบบฮีตเตอร์จะให้ความร้อนจนถึงอุณหภูมิหลอมที่กำหนด พร้อมระบบควบคุมแบบ PID เพื่อรักษาอุณหภูมิให้คงที่

การควบคุมอุณหภูมิอย่างแม่นยำมีความสำคัญ เนื่องจากความหนืดของพอลิเมอร์ไวต่อการเปลี่ยนแปลงอุณหภูมิแม้เพียงเล็กน้อย



การออกแรงกดและการวัดอัตราการไหล

เมื่อพอลิเมอร์หลอมถึงสภาวะสมดุล ลูกสูบ (Piston) จะออกแรงกดดันวัสดุผ่านท่อแคปิลลารีที่มีเส้นผ่านศูนย์กลางและความยาวกำหนดไว้

ระบบจะวัดแรงดันที่เกิดขึ้น และอัตราการไหลของวัสดุผ่านท่อ จากข้อมูลนี้สามารถคำนวณค่าทางรีโอโลยีที่เกี่ยวข้องได้



การคำนวณ Shear Rate และ Shear Stress

• Shear Stress (τ) คำนวณจากแรงดันที่ตกคร่อมปลายท่อแคปิลลารี
• Shear Rate (γ̇) คำนวณจากอัตราการไหลและมิติของท่อ

ค่าทั้งสองนี้ใช้ในการคำนวณ Shear Viscosity (η) ซึ่งเป็นพารามิเตอร์หลักในการประเมินพฤติกรรมการไหลของพอลิเมอร์หลอม



การแก้ไขค่า (Bagley Correction และ Rabinowitsch Correction)

เพื่อให้ค่าที่ได้สะท้อนพฤติกรรมวัสดุจริง จำเป็นต้องปรับแก้ผลการคำนวณด้วยหลักการทางคณิตศาสตร์ ได้แก่

• Bagley Correction ใช้แก้ไขผลกระทบจากแรงดันส่วนเกินบริเวณปากทางเข้า (Entrance Pressure Loss) ของท่อ
• Rabinowitsch Correction ใช้ปรับค่า Shear Rate สำหรับวัสดุที่มีพฤติกรรมไม่เป็นนิวตัน เพื่อให้ได้ค่าอัตราเฉือนจริงที่ผนังท่อ

การใช้ Correction อย่างถูกต้องทำให้ข้อมูลจาก Capillary Rheometer มีความแม่นยำสูง และสามารถนำไปใช้ตั้งค่ากระบวนการผลิตเชิงอุตสาหกรรมได้อย่างเชื่อถือได้

สาระน่ารู้เกี่ยวกับการวัดความหนืด: Viscosity Measurement วัดความหนืดอย่างไร ทำไมจึงต้องวัด



การใช้งานจริงในภาคอุตสาหกรรม

ข้อมูลจาก Capillary Rheometer ไม่ได้ใช้เพื่อการวิจัยเท่านั้น แต่เป็นเครื่องมือสำคัญในการควบคุมคุณภาพและเพิ่มประสิทธิภาพการผลิตในระดับอุตสาหกรรม



การควบคุมคุณภาพเม็ดพลาสติกและเรซิน

ผู้ผลิตสามารถใช้ค่า Shear Viscosity เพื่อตรวจสอบความสม่ำเสมอของล็อตการผลิต หากค่าความหนืดเบี่ยงเบนจากสเปก อาจบ่งชี้ถึงความแตกต่างของน้ำหนักโมเลกุลหรือการกระจายตัวของโครงสร้างพอลิเมอร์

การวัดอย่างสม่ำเสมอช่วยป้องกันปัญหาชิ้นงานผิดมาตรฐานตั้งแต่ต้นทาง



การตั้งค่ากระบวนการ Injection Molding

ข้อมูลความหนืดที่ได้ในช่วงอัตราเฉือนต่าง ๆ ช่วยกำหนดแรงดันฉีด ความเร็วสกรู และอุณหภูมิแม่พิมพ์ได้แม่นยำขึ้น ลดปัญหา Short Shot, Flash และ Warpage

การเข้าใจพฤติกรรม Shear Thinning ยังช่วยปรับสมดุลระหว่างเวลาเติมเต็มกับคุณภาพผิวชิ้นงาน



การออกแบบแม่พิมพ์อัดรีด (Extrusion Die)

ในการอัดรีด ความหนืดมีผลต่อการกระจายการไหลในช่องทางแม่พิมพ์ หากวัสดุมีความหนืดสูงเกินไป อาจเกิดแรงดันสะสมและความหนาไม่สม่ำเสมอ

ข้อมูลจาก Capillary Rheometer ช่วยให้วิศวกรสามารถคำนวณแรงดันตกคร่อมและออกแบบช่องทางการไหลให้สมดุลมากขึ้น



การเปรียบเทียบวัสดุจาก Supplier ต่างราย

ค่า Rheological Profile ที่ได้จากเครื่องสามารถใช้เปรียบเทียบคุณภาพวัสดุจากผู้ผลิตหลายรายอย่างเป็นระบบ ไม่ใช่พิจารณาเพียงค่า Melt Flow Index เพียงค่าเดียว

แนวทางนี้ช่วยให้ฝ่ายจัดซื้อและฝ่ายเทคนิคตัดสินใจเลือกวัสดุที่เหมาะสมกับกระบวนการผลิตจริง ลดความเสี่ยงด้านคุณภาพในระยะยาว



มาตรฐานการทดสอบที่เกี่ยวข้อง

การทดสอบด้วย Capillary Rheometer ต้องอ้างอิงมาตรฐานสากล เพื่อให้ผลลัพธ์มีความถูกต้อง เปรียบเทียบได้ และนำไปใช้งานในระดับอุตสาหกรรมได้อย่างน่าเชื่อถือ



ASTM D3835

มาตรฐานของ ASTM International ที่กำหนดวิธีทดสอบความหนืดของพอลิเมอร์หลอมด้วย Capillary Rheometer ครอบคลุมการเตรียมตัวอย่าง เงื่อนไขอุณหภูมิ อัตราเฉือน และการคำนวณค่าความหนืด เหมาะสำหรับการใช้งานในอุตสาหกรรมอเมริกาและตลาดสากล



ISO 11443

มาตรฐานของ International Organization for Standardization สำหรับการกำหนดวิธีวัดพฤติกรรมการไหลของเทอร์โมพลาสติกในสถานะหลอม ระบุรายละเอียดเกี่ยวกับการควบคุมอุณหภูมิ การกำหนดช่วงอัตราเฉือน และแนวทางการคำนวณค่า Shear Viscosity อย่างเป็นระบบ



DIN 53735

มาตรฐานของ DIN ที่ใช้ในยุโรป โดยเน้นวิธีการทดสอบและการประเมินค่าความหนืดของพอลิเมอร์หลอมภายใต้เงื่อนไขควบคุม เหมาะสำหรับโรงงานที่ต้องการอ้างอิงมาตรฐานยุโรป

การควบคุมทั้งเครื่องมือและสภาพแวดล้อมอย่างรัดกุม คือพื้นฐานของข้อมูล Rheology ที่แม่นยำ และสามารถนำไปใช้ตัดสินใจเชิงวิศวกรรมได้อย่างเชื่อถือได้

เครื่องมือวัดความหนืดอื่น ๆ: ทดสอบความหนืดในการใช้งานจริง ด้วย Dynamic Shear Rheometer



สรุป

โดยสรุป Capillary Rheometer ถือเป็นเครื่องมือสำคัญในการวิเคราะห์พฤติกรรมการไหลของพอลิเมอร์หลอมในเชิงวิศวกรรม การอ้างอิงมาตรฐานสากล พร้อมการสอบเทียบเครื่องมือและควบคุมสภาพแวดล้อมที่เหมาะสม จะทำให้ผลการทดสอบมีความน่าเชื่อถือ และสามารถนำไปใช้ยกระดับประสิทธิภาพการผลิตในอุตสาหกรรมพอลิเมอร์ได้อย่างแท้จริง
