มอก. 321-2560 เป็นมาตรฐานผลิตภัณฑ์อุตสาหกรรมสำหรับกระดาษทำลูกฟูก โดยกำหนดตั้งแต่ขนาดและลักษณะของม้วนกระดาษ ไปจนถึงน้ำหนักมาตรฐาน ความชื้น การดูดซึมน้ำ ความต้านแรงกดลอนลูกฟูก และความต้านแรงกดวงแหวน รวมถึงสภาวะการเตรียมตัวอย่างและเกณฑ์การชักตัวอย่างที่ใช้ในการตรวจสอบแต่ละรุ่นการผลิต

มอก. 321-2560 ครอบคลุมกระดาษประเภทใด

มอก. 321-2560 ครอบคลุมเฉพาะ กระดาษทำลูกฟูก (Corrugating Medium) ซึ่งเป็นกระดาษที่นำไปขึ้นลอนเพื่อใช้เป็นชั้นกลางของแผ่นกระดาษลูกฟูก ดังนั้นมาตรฐานนี้จึงเป็นมาตรฐานของตัวกระดาษสำหรับทำลอน ไม่ใช่มาตรฐานสำหรับกล่องกระดาษลูกฟูกสำเร็จรูป

ข้อกำหนดของกระดาษทำลูกฟูกตาม มอก. 321-2560

การพิจารณาว่ากระดาษทำลูกฟูกเป็นไปตามข้อกำหนดหรือไม่ ต้องตรวจทั้งขนาดของม้วน ลักษณะทั่วไป และคุณลักษณะต่าง ๆ ที่มาตรฐานกำหนด โดยผลการตรวจสอบและทดสอบต้องเป็นไปตามเกณฑ์ที่กำหนดในแต่ละรายการ

ขนาดของม้วนและเกณฑ์ความคลาดเคลื่อน

ความกว้างของม้วนกระดาษต้องตรงกับค่าที่ระบุบนฉลาก โดยยอมให้มีความคลาดเคลื่อน +5/0 เช็คเลข mm กล่าวคือกว้างกว่าค่าที่ระบุได้ไม่เกิน 5 mm แต่ต้องไม่แคบกว่าค่าที่ระบุ

ส่วนเส้นผ่านศูนย์กลางของม้วนกระดาษไม่ได้กำหนดเป็นค่าตายตัว แต่ให้เป็นไปตามข้อตกลงระหว่างผู้ทำกับผู้ซื้อ และยอมให้คลาดเคลื่อนได้ไม่เกิน ±80 mm ทั้งความกว้างและเส้นผ่านศูนย์กลางต้องวัดด้วยเครื่องมือที่มีความละเอียด 1 mm

ลักษณะกระดาษ

กระดาษทำลูกฟูกต้องไม่มีตำหนิ เช่น ฉีกขาด ยับย่น หรือเป็นรู หากม้วนกระดาษมีรอยต่อ ต้องมีไม่เกิน 2 รอยต่อ ต่อม้วน โดยใช้วัสดุเหนียวยึดให้กระดาษสามารถใช้งานแบบต่อเนื่องได้ และต้องทำเครื่องหมายแสดงตำแหน่งของรอยต่อในแต่ละม้วนให้ชัดเจน

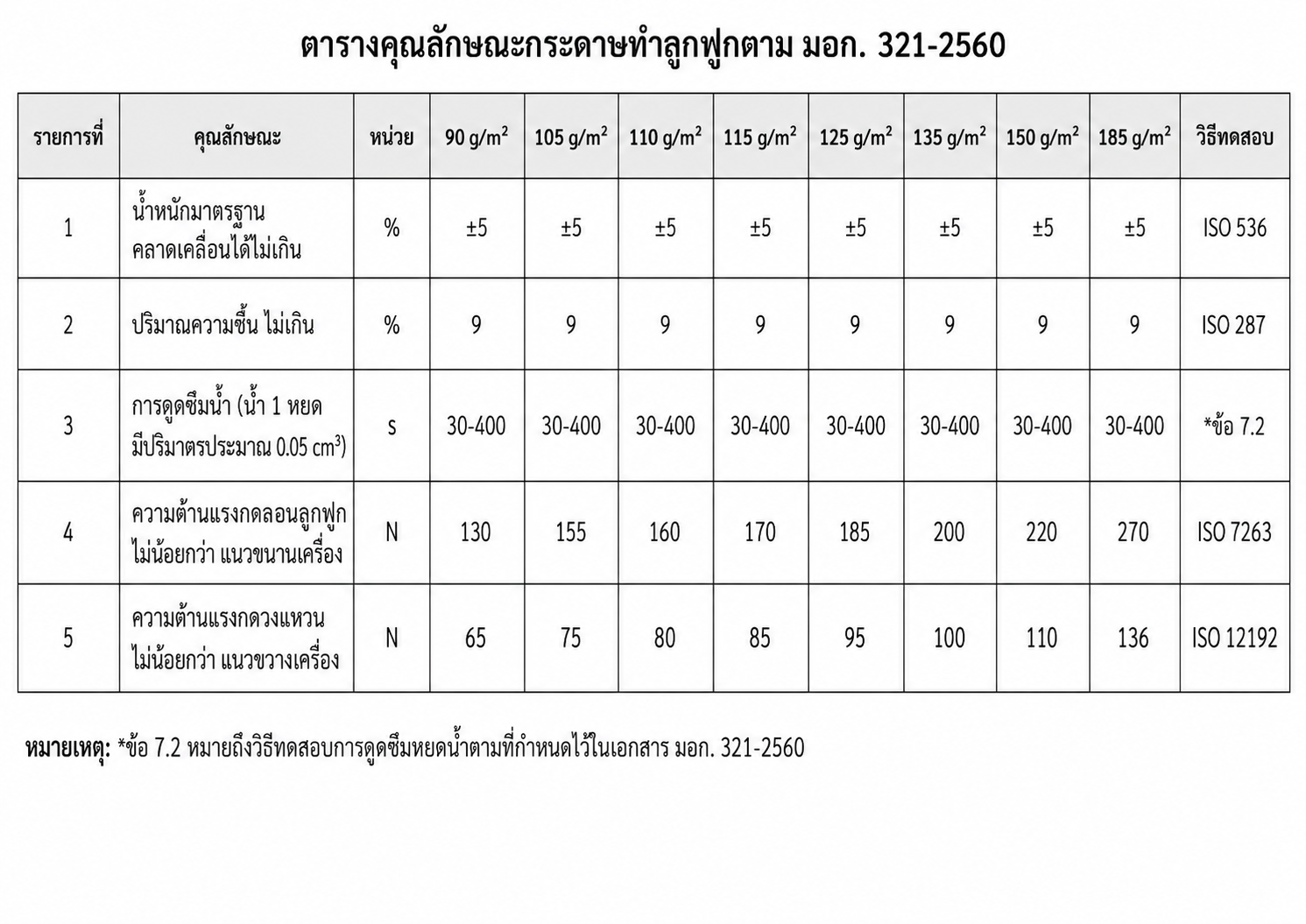

คุณสมบัติ 5 รายการที่ต้องตรวจตามมาตรฐาน

มอก. 321-2560 กำหนดคุณลักษณะที่ต้องตรวจเพิ่มเติม 5 รายการ ได้แก่ น้ำหนักมาตรฐาน (Basis Weight) ปริมาณความชื้น (Moisture Content) การดูดซึมน้ำ (Water Drop) ความต้านแรงกดลอนลูกฟูก (CMT) และความต้านแรงกดวงแหวน (RCT)

การทดสอบกระดาษทำลูกฟูกตาม มอก. 321-2560 มีอะไรบ้าง

น้ำหนักมาตรฐาน (Basic Weight)

น้ำหนักมาตรฐาน หรือ Grammage คือ น้ำหนักของกระดาษต่อหนึ่งหน่วยพื้นที่ มีหน่วยเป็นกรัมต่อตารางเมตร (g/m²) มอก. 321-2560 กำหนดน้ำหนักมาตรฐานไว้ตั้งแต่ 90 ถึง 185 g/m² และสามารถให้ค่าที่ทดสอบคลาดเคลื่อนจากค่าที่กำหนดได้ไม่เกิน ±5%

ปริมาณความชื้น (Moisture Content)

ปริมาณความชื้น หรือ Moisture Content หมายถึงปริมาณน้ำที่มีอยู่ในกระดาษเมื่อเทียบกับมวลเดิมภายใต้สภาวะทดสอบที่กำหนด สำหรับกระดาษทำลูกฟูกตาม มอก. 321-2560 ต้องมีความชื้น ไม่เกิน 9% และใช้ ISO 287 เป็นวิธีทดสอบอ้างอิง

ในงาน QC การตรวจ Grammage และ Moisture มักเป็นส่วนหนึ่งของการประเมินคุณสมบัติพื้นฐานของกระดาษ

สามารถเข้าไปอ่านบทความเพิ่มเติมเกี่ยวกับ การทดสอบน้ำหนักและความชื้นของกระดาษ

การดูดซึมหยดน้ำ (Water Drop Absorption)

Water Drop Absorption ตาม มอก. 321-2560 เป็นการวัด ระยะเวลาที่หยดน้ำถูกดูดซึมผ่านผิวกระดาษจนหมด โดยกำหนดค่าที่ยอมรับได้ระหว่าง 30 – 400 วินาที

วิธีทดสอบใช้หยดน้ำกลั่นปริมาตรประมาณ 0.05 cm³ ลงบนตัวอย่าง จากปลายบิวเรตต์ซึ่งอยู่ห่างจากผิวตัวอย่าง 25 mm แล้วเริ่มจับเวลาตั้งแต่น้ำสัมผัสกระดาษจนกระทั่งถูกดูดซึมหมด หากใช้เวลาเกิน 2 นาที ให้ใช้กระจกนาฬิกาครอบหยดน้ำไว้

ตัวอย่างต้องมีขนาดไม่น้อยกว่า 10 × 10 cm และเลือกอย่างน้อย 5 ชิ้นสำหรับการทดสอบแต่ละด้าน โดยแยก ด้านตะแกรง (Wire Side) และ ด้านสักหลาด (Felt Side) ให้ชัดเจนก่อนทดสอบ

ความต้านแรงกดลอนลูกฟูก (Concora Crush Test, CMT)

ความต้านแรงกดลอนลูกฟูก หรือที่ใช้กันในงานทดสอบว่า Concora Medium Test (CMT) เป็นการประเมินความสามารถของกระดาษทำลูกฟูกเมื่อถูกขึ้นลอนและรับแรงกด จนกระทั่งลอนเริ่มยุบตัว จึงเป็นค่าที่ใช้พิจารณาความแข็งแรงก่อนนำไปประกอบเป็นแผ่นกระดาษลูกฟูก

ความต้านแรงกดวงแหวน (Ring Crush Test, RCT)

Ring Crush Test (RCT) เป็นการวัดความสามารถของกระดาษในการต้านแรงกดที่กระทำบนขอบของชิ้นทดสอบ ซึ่งถูกจับให้เป็นรูปวงแหวนจนกระทั่งชิ้นทดสอบเสียรูป

สำหรับ มอก. 321-2560 ต้องพิจารณาค่า RCT ใน แนวขวางเครื่อง (Cross Machine Direction: CD) และทดสอบตาม ISO 12192 โดยค่าขั้นต่ำจะเพิ่มขึ้นตามมวลมาตรฐาน

บริษัท Chemical House & Lab Instrument เรามีจำหน่ายเครื่อง Crush Tester และ เครื่อง Ring Crush Tester ที่ออกแบบมาสำหรับใช้งานภายในห้องแล็บ โรงงานผลิตโดยเฉพาะ

การเตรียมตัวอย่างการทดสอบที่ให้ผลลัพธ์แม่นยำ

ควบคุมอุณหภูมิ ความชื้น และ Conditioning ก่อนทดสอบ

มาตรฐานกำหนดให้เตรียมชิ้นทดสอบและทำการทดสอบในห้องปฏิบัติการที่อุณหภูมิ 27 ± 1°C และความชื้นสัมพัทธ์ 65 ± 2% RH หรือ อุุณหภูมิ 23 ± 1°C และความชื้นสัมพัทธ์ 50 ± 2% RH โดยชิ้นทดสอบต้องอยู่ในสภาวะดังกล่าวเป็นเวลา 24 ชั่วโมงก่อนการทดสอบ

การชักตัวอย่างและการยอมรับสำหรับทดสอบ

มอก. 321-2560 ให้นิยาม “รุ่น” ว่าเป็นกระดาษทำลูกฟูกที่มี น้ำหนักมาตรฐานเดียวกัน ผลิตด้วยกรรมวิธีเดียวกัน และผลิตขึ้นในคราวเดียวกัน จากนั้นจึงสุ่มม้วนขนาดตัวอย่าง

ก่อนเตรียมชิ้นทดสอบให้ตัดกระดาษ 3 รอบแรกของแต่ละม้วนที่สุ่มออก จากนั้นตัดตัวอย่างจากแต่ละม้วนเพื่อนำไปเตรียมแผ่นทดสอบจำนวน 20 แผ่น ขนาด 300 × 450 mm โดยให้ด้านยาวเป็นแนวขนานเครื่อง หากไม่ทราบ Machine Direction ให้เตรียมขนาด 450 × 450 mm แทน และตัวอย่างต้องไม่เกิดความเสียหายจากการตัดหรือการจัดเก็บ

สำหรับโรงงานผลิตกระดาษหรือห้องปฏิบัติการที่กำลังวางระบบทดสอบตามข้อกำหนดของ มอก. 321-2560 ควรเริ่มจากระบุให้ชัดว่าต้องตรวจ Grammage, Moisture, Water Drop, CMT หรือ RCT รายการใดบ้าง แล้วจึงเลือกเครื่องเตรียมตัวอย่างและเครื่องทดสอบให้รองรับวิธีมาตรฐานที่เกี่ยวข้อง

Chemical House & Lab Instrument เรามีเครื่องมือสำหรับกลุ่มโรงงานอุตสาหกรรม Paper & Packaging และสามารถให้ข้อมูลด้านการเลือกเครื่องให้เหมาะกับวิธีทดสอบและงาน QC ของโรงงานได้
